разворачивает окно до максимально возможного

Пример с картинкой 2

разворачивает окно до максимально возможного размера, после чего она принимает вид |Щ1
Кнопка

Пример с картинкой 2

Курсор показывает готовность инструментов Pen, Bezigon, FreeHand к созданию нового контура. После того как поставлен первый опорный узел, курсор принимает стандартную форму.



Пример с картинкой 2

выводит на экран палитру для выравнивания и распределения помеченных объектов.
Кнопка



Пример с картинкой 2

запускает команду Ungroup (Разгруппировать). Эта команда разбивает группу на составляющие объекты.
Кнопка



Пример с картинкой 2


Число со знаком процента в этом поле отражает текущий масштаб изображения. Для изменения масштаба можно:

• Щелкнуть мышкой в поле и набрать любое целое число от 6 до 25600. Знак процента набирать не надо, он добавляется автоматически.
•  Установить курсор мыши на правый треугольный маркер в поле масштабирования и щелкнуть по нему. Раскроется список предустановленных масштабов, из которых мышкой можно выбрать желаемый вариант.

Кнопки



Пример с картинкой 2

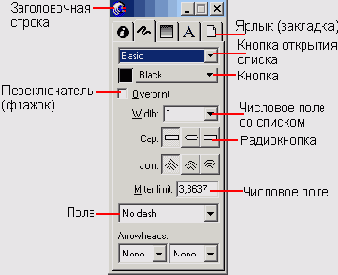

1-8 Устройство палитр



Пример с картинкой 2



В нем перечислены имена всех созданных видов (View 1, Новый вид). В списке надо отметить имя редактируемого вида (View 1) и щелкнуть по кнопке Redefine (Переопределить).
Для удаления вида его надо отметить и щелкнуть по кнопке Delete (Удалить).
Заказные виды привязаны к документу и сохраняются вместе с ним. При каждом следующем открытии данного документа будут доступны все установленные пользователем виды.



Пример с картинкой 2



Для удаления направляющей ее следует отметить и нажать кнопку Remove (Удалить). Чтобы удалить группу направляющих, нужно выполнить их совместную отметку, для чего, удерживая клавишу <Ctrl>, щелчками мыши отметить направляющие группы и нажать кнопку Remove.
Чтобы создать направляющую, надо щелкнуть по кнопке Add (Добавить) для вызова диалогового окна Add Guides (Добавить направляющие), показанного на Рисунок 1-13.



Пример с картинкой 2



1-15 Примеры узлов

•   Вершина служит для соединения отрезков прямых линий и определения положения прямой. Вершины, как правило, не имеют касательных. Помеченные вершины изображаются в виде прямоугольников.
•  Гладкий узел соединяет в контуре сегменты из кривых Безье. Такие соединения не имеют изломов. Поворачивая касательную, можно согласованно менять форму соседних сегментов. Выделенные гладкие узлы изображаются в виде небольших окружностей.
•  Соединительный узел представляет собой место стыка между прямым и кривым участками контура. Он имеет обычно одностороннюю касательную. Такие касательные не поворачиваются, можно менять только их линейные размеры. Помеченные соединительные узлы рисуются в виде маленьких треугольников.
