Векторная графика в программе FreeHand



с дополнительными инструментами



Пример с картинкой 1



5-1. Палитры с дополнительными инструментами и операциями

Пример с картинкой 1

в палитре Operations. Результирующий объект получает параметры заливки и обводки нижнего объекта. При сваривании достигается более тесная интеграция между операндами, чем при объединении. На рисунке Рисунок 5-2 показаны результаты группирования, объединения и сварки одних и тех же фигур.



Пример с картинкой 1

палитры Operations.
Пополним коллекцию приемов рисования основных геометрических примитивов. Рассмотрим, например, каким образом можно получить изображение сектора. Простейший способ нарисовать сектор — это использовать пересечение окружности и треугольника (Рисунок 5-3).



Пример с картинкой 1

палитры Operations.
На Рисунок 5- 5 приведены примеры использования перфорации. В первом ряду показаны исходные контуры, во втором ряду — перфорированные контуры, а пуансоном является верхняя фигура. Перфорированные контуры сохраняют исходные параметры заливки и обводки. Контур, который использовался в качестве пуансона, после операции удаляется. Сохранить его можно, нажав клавишу <Shift> перед выполнением команды.



Пример с картинкой 1

палитры Operations.
На Рисунок 5- 6 показаны результаты операции кадрирования. В качестве примеров используются контуры предыдущего рисунка.



Пример с картинкой 1

палитры Operations.
Операция Divide делит множество отмеченных объектов на замкнутые контуры. Области пересечения превращаются в новые замкнутые контуры и вырезаются из исходных объектов. Новые контуры наследуют параметры заливки и обводки верхнего объекта. Части открытых контуров, лежащие за пределами областей пересечения, удаляются.
На Рисунок 5-7 приведены примеры применения операции разделения. В верхнем ряду находятся исходные объекты, в нижнем показаны результаты операции. Результирующие контуры пронумерованы, при этом одинаковые номера относятся к составным частям, целиком принадлежащим одному из исходных контуров.



Пример с картинкой 1

палитры Operations.
Настройка параметров прозрачности производится в диалоговом окне Transparency (Рисунок 5-10), в котором процент прозрачности может быть задан числом или при помощи движка. Нулевое значение соответствует непрозрачному объекту.



Пример с картинкой 1

в палитре Operations.
В качестве граничных объектов для построения растяжки могут быть использованы любые контуры, которые не являются группами и имеют сходные атрибуты заливки и обводки. К выбору объектов надо подходить с позиций здравого смысла, например, очевидно, что градиентные заливки не сочетаются в одной растяжке с постскриптовскими и т. п. Попытка построить растяжку по двум совершенно различным объектам не приведет к катастрофе. Программа выдаст предупреждающее сообщение (Could not complete the Blend command because the fills or lines are not compatible) и откажется от операции, или же команда Blend просто будет недоступна.
Простейшая растяжка показана на Рисунок 5-12. Ее граничными объектами служат две крайние линии.



Пример с картинкой 1



5-14. Редактирование растяжки Некоторые дополнительные возможности редактирования растяжек дает палитра Object Inspector (<Ctrl>+<I>), показанная на Рисунок 5-15.
В поле Number of steps (Количество шагов) указывается число промежуточных объектов. Общее расстояние между граничными объектами пропорционально делится между промежуточными объектами, и, меняя этот параметр, можно регулировать плавность растяжки.
В поле First (Первый) устанавливается расстояние от первого граничного объекта до начала растяжки. В поле Last (Последний) — расстояние от последнего граничного объекта до конца растяжки. Значения полей задаются в процентах от расстояния между граничными объектами. Растяжка, у которой значение поля Number of steps равно 8, поля First —20, поля Last — 80, показана на Рисунок 5-16. Если ввести в полях First и Last отрицательные значения, то растяжка выдвинется за пределы граничных объектов.



Пример с картинкой 1



5-17. Траекторная растяжка Траекторные, как и обычные, объектные растяжки представляют собой многоуровневые группы. Составными частями группы являются: граничные объекты, траектория и подгруппа промежуточных объектов. При помощи указателя и клавиши <Alt> можно интерактивно редактировать граничные объекты и траекторию растяжки. Программа отрабатывает внесенные изменения и строит растяжку с новыми характеристиками. Все рассмотренные ранее поля палитры Object Inspector действуют и для траекторных растяжек. Кроме того, палитра имеет два дополнительных переключателя, показанных на Рисунок 5-18.



Пример с картинкой 1



5-21. Цветовой градиент и его имитация объектной растяжкой Перечислим еще несколько достоинств объектных растяжек:
1. Растяжки имеют больше возможностей для управления цветовым переходом, чем градиентные заливки. Достаточно сказать, что для них можно менять скорость цветового перехода, его форму, настраивать промежуточные градации цвета и др.
2. Как правило, растяжки быстрее перерисовываются на экране и быстрее выводятся на печать. Справедливость этого утверждения относительна. Конечно, можно подобрать пример с противоположной оценкой.
3. Растяжки лучше контролируются при цветоделении и задании параметров треппинга.
Рассмотрим, как при помощи объектной растяжки можно нарисовать "тающую стрелку". Для этого необходимо:
  • Нарисовать прямоугольник, разгруппировать его (<Ctrl>+<U>), создать копию прямоугольника (<Ctrl>+<Shift>+<C>) и сдвинуть ее вправо (<->>). Залить правый прямоугольник черным цветом.




Пример с картинкой 1



5-22. Примеры распределений, полученных на основе растяжки Использование растяжки для распределения объектов имеет еще одно преимущество по сравнению со штатными средствами выравнивания. Часто при распределении трудно назвать заранее точное количество объектов и длину серии и приходится опираться на эстетические критерии или довольствоваться визуальной оценкой. В таких случаях можно начать с наброска распределения в виде объектной растяжки. Регулируя позиции опорных объектов, форму и положение траектории, количество промежуточных объектов, можно добиться требуемого изображения серии. В отличие от растяжек, команда Align не интерактивна, она не дает пользователю никаких средств для настройки распределения.





Пример с картинкой 1



5-23 Инструмент Smudge в действии Стартовый цвет растяжка получает от выделенного объекта. Чтобы настроить конечные цветовые параметры, надо дважды щелкнуть по кнопке инструмента в палитре Xtra Tools и вызвать диалоговое окно, показанное на Рисунок 5-24.
Поля Fill (Заливка) и Stroke (Обводка) предназначены для задания цветов конечного элемента растяжки. Чтобы выбрать цвет изменения достаточно перетащить образец из любой цветовой палитры: Color list (<Ctrl>+<9>), Color Mixer (<Ctrl>+<Shift>+<9>) или Tints (<Ctrl>+<Shift>+<3>). Выбор цвета подтверждается щелчком по кнопке ОК.



Пример с картинкой 1

в палитре Xtra Operation (<Ctrl>+<Alt>+<O>).
Настройка свойств распахнутого контура выполняется в диалоговом окне Expand Stroke (Рисунок 5-26). Поле Width (Ширина) служит для выбора ширины контура. Ее значение можно задать при помощи движка или набрав число в установленных для документа единицах измерения. Остальные поля относятся к границам распахнутого контура и рассматривались в разделе, посвященном работе с обводками.



Пример с картинкой 1

в панели Xtra Operations вывести на экран диалоговое окно Inset Path. Это окно (Рисунок 5-28) служит для ввода параметров операции.



Пример с картинкой 1

в палитре Xtra Tools (<Ctrl>+<Alt>+<X>). Двойным щелчком по этой кнопке вызывается диалоговое окно с настроечными параметрами инструмента (Рисунок 5-30).
Для выбора режима служит правое верхнее поле без названия. В левом большом поле диалогового окна выводится схематическое изображение выбранного режима инструмента. Инструмент имеет следующие режимы: Vertical (Вертикальная ось), Horizontal (Горизонтальная ось), Horizontal & Vertical (Горизонтальная и вертикальная оси), Multiple (Кратные оси). На рисунке 5-30 показано состояние окна для самого сложного режима — Multiple.
Переключатель Close Path (Замкнуть контур) относится ко всем режимам. Его выбор обеспечивает автоматическое соединение узлов оригинала и копии, если расстояние между узлами меньше значения, заданного в поле Snap Distance основных настроек программы.



Пример с картинкой 1



5-31. Отражение относительно вертикальной оси



Пример с картинкой 1



5-33. Отражение относительно трех осей Выбор пункта Rotate (Поворот) переключает инструмент в состояние, в котором выполняются кратные повороты. Программа делит полный угол на одинаковые секторы по заданному числу осей. Сектор, в котором находится отмеченный объект, поворачивается, накладывается на следующий и создает в нем повернутую копию объекта. Так порождаются копии объекта во всех секторах. Работа инструмента в режиме Rotate отличается высокой интерактивностью. Все клавиши, описанные в предыдущем пункте, сохраняют свое назначение.
Рассмотрим, как при помощи инструмента Mirror можно получить рисунок, напоминающий изображение циркулярной пилы. Для этого необходимо:
  • Нарисовать изображение зубца. Выставить две пересекающиеся направляющие и растянуть окружность из их пересечения (<Alt>+<Shift>). Поставить зубец на границу окружности;




Пример с картинкой 1

палитры Xtra Tools (<Ctrl>KAlt>+<X>). Двойным щелчком по этой кнопке вызывается диалоговое окно с настройками (Рисунок 5-35).
Радиокнопка Hose переключает диалоговое окно в состояние, которое служит для выбора типов и элементов коллекции. Рассмотрим работу с окном в этом режиме.



Пример с картинкой 1


Имя новой коллекции появляется в списке имен, и коллекция становится отмеченной, после чего ее можно заполнить элементами. Процедура добавления новых элементов описана выше.
Удаление коллекции. Программа хранит коллекции, как и обычные публикации, в файлах с расширением fh8 под именем, которое представляет коллекцию в диалоговом окне Hose. Расширение к имени добавляется автоматически. Все файлы с образцами коллекций хранятся в папке «Папка программы FreeHand»\English\Xtras\Graphic Hose. Удаление файла влечет за собой удаление соответствующей коллекции.





Пример с картинкой 1



5-36. Настройка размещения графической коллекции Поле Scale (Масштабирование) служит для управления размерами элементов коллекции. Поле содержит два пункта: Uniform и Random. Пункт Uniform обеспечивает изменение размеров элементов в соответствии с коэффициентом, который вводится в нижнем окне. Этот коэффициент задается в процентах и может меняться в диапазоне от 1 до 300 (при числовом вводе) или от 1 до 200, если он выбирается при помощи движка. Пункт Random реализует случайные изменения размеров элементов, а число в нижнем окне определяет верхнюю границу случайного коэффициента изменения.
Поле Rotate (Поворот) предназначено для регулировки поворота элементов коллекции. При регулировке поворота используются следующие режимы: Uniform, Incremental, Random. Пункты Uniform и Random отличаются от одноименных пунктов поля Scale только размерностью параметра, который вводится в нижнем окне. Здесь это число является значением угла, выраженным в градусах. Если выбрать пункт Incremental, то каждый следующий элемент будет поворачиваться относительно предыдущего на угол, значение которого можно задать в нижнем поле.
Если правильно подобрать размеры элементов графической коллекции и настроечные параметры, отвечающие за их размещение, то с инструментом Graphic Hose можно работать как с фигурной кистью. Мазки такой кистью оставляют за собой след в форме фигуры или плавного перехода от стартовой фигуры к финальной.






Пример с картинкой 1



5-37. Действие операции Reverse Direction Другим примером, где операция может решить проблему, является перевернутый траекторный текст. В разделе, посвященном работе с текстом, эта тема обсуждается подробно.
Часто операцию приходится применять для корректировки заливок составных контуров. Напомним, что составные контуры состоят из четных и нечетных областей. Четными называются области, образованные наложением четного количества составляющих, нечетные получаются при объединении нечетного числа подобластей.
В палитре Object Inspector есть специальная опция Even/Odd fill, которая управляет заливкой составных контуров. Если опция включена, то четные области превращаются в отверстия, а нечетные принимают заливку и обводку самой нижней компоненты составного контура. При выключенной опции все подобласти составного контура (четные и нечетные) получают заливку самой нижней составляющей.
Меняя ориентацию компонентов составного контура, можно управлять состоянием отдельных четных подобластей. Чтобы изменить ориентацию составной части контура, требуется отметить его при нажатой клавише <Аlt> и выполнить команду Modify|Alter Path|Revers Direction (Xtras|Cleanup|Revers Direction).
На рисунке 5-38 показаны состояния, которые получает составной контур при изменении ориентации его частей.



Пример с картинкой 1

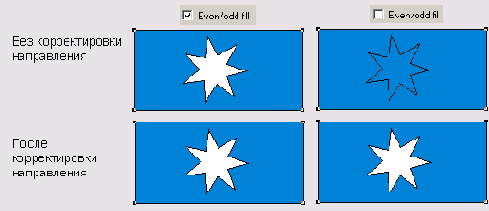

5-39. Корректировка направления составных контуров Операция Correct Direction действует только на составные контуры, применение ее к траекторному тексту, контурам со стрелками и траекторным растяжкам не влечет за собой никаких видимых последствий.





Пример с картинкой 1



5-40. Удаление перекрытия контуров



Пример с картинкой 1



5-41. Настройка операции Simplify



Пример с картинкой 1

. Степень «зашумленности» контура пропорциональна перемещению инструмента. Чем больше удаление инструмента от контура, тем сильнее искажается его граница.
Рассмотрим настройки инструмента. Двойным щелчком по кнопке инструмента вызывается диалоговое окно, изображенное на Рисунок 5-43.



Пример с картинкой 1

в панели Xtra Tools. После этого надо растянуть овал над отмеченной фигурой. Обрабатывается только накрытая овалом область помеченной фигуры.



Пример с картинкой 1

палитры Xtra Tools. Чтобы выполнить трехмерное вращение помеченного объекта, надо щелкнуть в рабочем поле и потянуть курсор. Программа выведет изображение поворотного рычага и предварительный вид поворачиваемого объекта. Как только будет достигнуто требуемое положение, надо отпустить кнопку мыши.
Настройка инструмента выполняется в диалоговом окне 3D Rotation (Рисунок 5-47), которое можно вызвать двойным щелчком по кнопке инструмента.
В поле Rotate from (Вращать от) задается центр вращения, при этом предлагается выбор точек для центра вращения: Mouse click—начальная точка поворотного рычага, Center of selection — центр маркировочного прямоугольника, Center of gravity — центр фигуры, Origin — левый нижний угол маркировочного прямоугольника.
От значения поля Distance (Отклонение) зависят искажения фигуры при повороте. Большие значения поля означают меньшие искажения.
В поле Project from (Центр проекции) можно выбрать начальную точку для позиционирования точки схода перспективы. Поле имеет такой же перечень пунктов (за исключением одного), что и поле Rotate from. Для каждого пункта из этого списка в нижней части диалогового окна приводятся для справки координаты точки схода. Дополнительный пункт X/Y coordinates служит для принудительного задания координат точки схода перспективы. После выбора этого пункта появляются два дополнительных поля х и у для ввода координат точки схода.
Удерживание клавиши <Shift> ограничивает положение поворотного рычага углами, кратными 45 градусам.
На рисунке 5-48 приведены примеры трехмерного вращения прямоугольника.



Пример с картинкой 1



5-49. Примеры работы инструмента Bend



Пример с картинкой 1

в палитре Xtra Operation (<Ctrl>+<Alt>+<O>). После этого на экран выводится диалоговое окно Envelope (Рисунок 5-51).
В левом поле окна изображается миниатюра помеченного объекта с описанной прямоугольной оболочкой. По миниатюре можно проследить все изменения формы объекта. Рассмотрим значения кнопок и полей диалогового окна.



Пример с картинкой 1

в палитре Xtra Operation (<Ctrl>+<Alt>+<O>) или по команде Xtras|Distort|AddPoints.
Операцию можно использовать для деления на равные части регулярных контуров: прямых и дуг равной кривизны. Для этого надо добавить внутрь регулярного контура узел, который программа поставит в его середину, отметить новый узел и разделить его командой Split. Еще одной областью, где применение операции оправданно и эффективно, является увеличение количества узлов контуров. От количества опорных узлов зависят результаты операций Fractalize, Roughen и некоторых других. При воздействии на контуры с большим количеством опорных узлов деформации, которые влекут за собой эти операции, являются более тонкими и предсказуемыми. Если узлов мало, то изменениям подвергаются большие участки контура, что может вносить очень сильные искажения в его геометрию.





Пример с картинкой 1



5-54. Результаты фрактализации контуров с различным числом опорных точек
