Эффективная работа с 3ds max 7.5


Заглядываем в окно визуализированного кадра


По умолчанию в ходе визуализации в реальном масштабе времени производится построчное отображение формируемого изображения в окне диалога, называемом окном визуализированного кадра (Rendered Frame Window). С этим окном вы уже познакомились ранее в главе И, но оно еще раз воспроизведено на рис. 15.17.

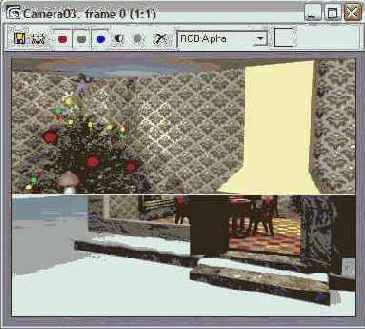

Рис. 15.17. Окно визуализированного кадра со вновь визуализируемым изображением сцены, выводимым поверх старого. Горизонтальная белая линия — текущая строка визуализации

Окно визуализированного кадра остается открытым по окончании процесса визуализации, демонстрируя последний визуализированный кадр. При повторной визуализации (например, после внесения изменений в настройки параметров) новое изображение выводится поверх прежнего, отображаемого в окне. При этом судить о положении текущей выводимой строки можно по белой линии, перемещающейся в окне сверху вниз по мере формирования изображения (см. рис. 15.17).

По завершении визуализации можно управлять изображением в окне визуализированного кадра, используя кнопки его панели инструментов. Из всей совокупности инструментов окна виртуального буфера кадров первостепенный интерес для вас могут представлять две кнопки в левом верхнем углу окна:

  • Save Bitmap (Сохранить изображение) — позволяет сохранить изображение, демонстрируемое в окне визуализированного кадра, в файл, вызывая для этого окно диалога Browse Images for Output (Просмотр изображений для вывода), не отличающееся от окна диалога Select Bitmap Image File (Выбор файла растровой текстуры), рассмотренного в главе 13;

  • Clone Virtual Frame Buffer (Дублировать виртуальный буфер кадра) — вызывает появление копии окна визуализированного кадра вместе с изображением, содержащимся в исходном окне. Дублирование окна полезно в тех случаях, когда производится настройка материалов или освещения, так как позволяет сравнивать результаты визуализации до и после внесения изменений в сцену.

СОВЕТ

Если вы машинально закрыли окно визуализированного кадра, не сохранив синтезированное изображение, на визуализацию которого была затрачена масса времени, не отчаивайтесь: еще не все потеряно. На то он и виртуальный буфер, что синтезированное изображение хранится в памяти компьютера. Просто выберите команду меню Rendering > Show Last Rendering (Визуализация > Показать последнюю визуализацию), и окно визуализированного кадра с последним визуализированным изображением снова появится на экране.
